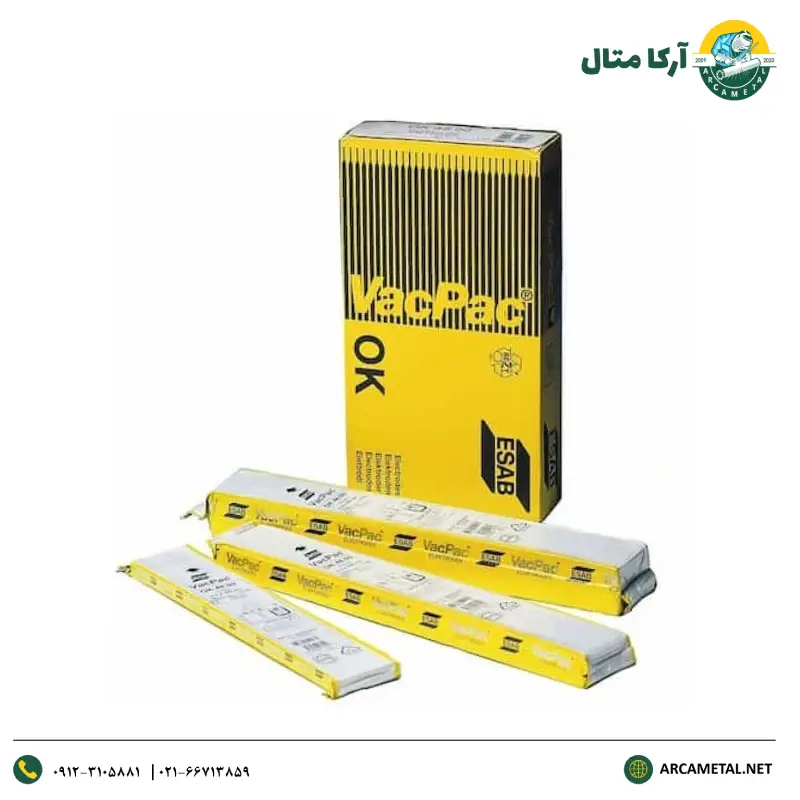

الکترود E309L-17

شرح:

الکترود E309L-17  ایساب  الکترود با کربن کم با آلیاژ بالا است که برای جوشکاری اتصالات غیر متفاوتی بین فولادهای ضد زنگ و ملایم یا کم آلیاژ طراحی شده است.

الکترود 309 (الکترود 309L-16 استیل) که برای اتصال فولادهای غیر همجنس (فولادهای  فولادهای فریتی) و همچنین روکش کاری لایه زنگ نزن روی فولادهای معمولی مناسب می‌باشد.

فلز جوش آن شامل  ۱۵ درصد فریت دلتا می‌باشد. روکش‌ها روی فولادهای کم‌آلیاژ یا آلیاژی در اولین لایه مقاوم به خوردگی هستند. بالاترین دمای کاری برای اتصالات فولادهای غیر همجنس ۳۰۰ درجه سانتیگراد می‌باشد.

این الکترود برای جوشکاری استنلس استیل به فولادهای کم آلیاژ و ساده کربنی مناسب است.

همچنین برای جوشکاری لایه انتقالی هنگامی که میخواهیم فلز استنلس استیل را بر روی فولاد ساده کربنی پوشش دهیم مناسب است.

این الکترود هنگام جوشکاری روی فولادهای ملایم به عنوان یک لایه بافر مناسب است و اولین لایه رسوب ۱۸ کروم ۸ نیکل را از آن فراهم می کند.

ایساب 309L همچنین می تواند برای جوشکاری برخی از فولادهای با درجه حرارت بالا مانند 1.4833 / ASTM 309S استفاده شود.

جوشکاری فولاد ۲۲% کروم-۱۲% نیکل و فولاد کربنی یا فولاد با آلیاژ پایین و فولاد آبکاری شده ی ضد زنگ.

ترکیبات فلزی جوشکاری (درصد) :

الکترود دارای خواص فلزی و شیمیایی مختلفی برای جوش کاری می باشد که در جدول زیر ما به این خواص اشاره کرده ایم و شما می توانید برای آشنایی بیشتر با الکترود E309L-17 ایساب از این جدول استفاده کنید.

V	Sn	Sb	As	P	Ni	Cr	Mn	Si	C
–	–	–	–	–	۱۳.۳	۲۳.۰	۰.۸	۰.۸	۰.۰۲



پوشش نوع ۱۶ الکترود ۳۰۹

• الکترود ۳۰۹ با پوشش نوع ۱۶: این نوع پوشش از نوع پایه روتیلی است که هم برای قطبیت AC و هم DC قابل استفاده است و معمولاً برای تمام حالات جوشکاری مورد استفاده قرار می گیرد.
• این نوع پوشش توانایی تحمل به ترک گرم را بالا برده و قوسی پایدار بوجود می آورد.
• پاشش کم و تشکیل قوس آسان از دیگر ویژگی های الکترودهای با این پوشش می باشد

خواص مکانیکی فلز تمام جوشکاری:

این الکترود دارای خواص مکانیکی ای مانند قدرت عملکرد 0.2٪ 450 MPa، مقاومت کششی 570 MPa و کشیدگی 35% می باشد. مقادیر تاثیر J CVN در دماهای 20+ و 40- درجه سانتی گراد برابر 50 و 45 می باشد.

حالات جوشکاری:

تخت، گوشه، سربالا، افقی، بالاسری

موارد مصرف:

برای جوشکاری فولاد AIS I309S و ریختگی های مقاوم در برابر حرارت.

جوشکاری لایه رویه فولاد زنگ نزن.

برای جوشکاری فولاد نرم مقاوم در برابر خوردگی.

ملاحظات:

دقت کنید که از جریانهای خیلی زیاد استفاده نکنید تا در جوشکاری فلزات نامشابه و فولاد روکش شده، از رقیق شدگی فلز پایه جلوگیری شود.

داده های عملیاتی:

قطبیت الکترود E309L-17 به صورت + / ~  می باشد.
