فیلر – سیم شاخه Tigrod

هنگام انتخاب فیلر – سیم شاخه (Tigrod) مناسب، محصولات متنوعی را در بازار پیدا خواهید کرد. در حال حاضر، از فولاد و آلومینیوم گرفته تا مجموعه‌ای از تنگستن، پرکننده‌های زیادی برای انتخاب وجود دارد.

هر کدام مزایای متفاوتی دارند، بنابراین باید پروژه مورد نظر را بررسی کنید و مطمئن شوید که پرکننده‌ای که استفاده می‌کنید، مطابق با آن باشد. با آرکامتال همراه شوید تا با انواع سیم جوش‌ها قبل از جوشکاری آشنا شوید.

فیلر چیست؟

فلز پرکننده یا “فیلر به هر ماده‌ای اطلاق می‌شود که برای اتصال دو قطعه فلز در حین جوشکاری یا لحیم‌کاری استفاده شود. همان‌طور که دو جسم در کنار هم قرار می‌گیرند، فلز پرکننده بین دو ماده ذوب می‌شود تا یک پیوند قوی بین آن‌ها ایجاد کند. پس از خشک شدن پرکننده، با اجسام دو طرف ترکیب می‌شود تا یک پیوند دائمی ایجاد کند.

سیم پرکننده از فلزات مختلفی نظیر آلومینیوم، فلز مس، برنج، فولاد ضدزنگ و غیره ساخته می‌شود. نوع سیم پرکننده مورد استفاده به فلزات جوش داده شده، فرآیند جوشکاری مورد استفاده و نتایج مورد نظر بستگی دارد. به عنوان مثال، سیم پرکننده آلومینیومی اغلب برای جوش دادن آلومینیوم به خود یا به فلزات دیگر مانند فولاد استفاده می‌شود.

قطر سیم پرکننده نیز بسته به کاربرد، متفاوت است. سیم پرکننده نازک‌تر برای کارهای جوشکاری ظریف‌تر استفاده می‌شود. این در حالی است که سیم پرکننده ضخیم‌تر برای جوشکاری سنگین‌تر مناسب خواهد بود. سیم‌های پرکننده در جوشکاری به دلایل مختلفی ازجمله افزودن استحکام به جوش، ظاهر زیبا و کمک به جلوگیری از خوردگی استفاده می‌شوند.

انواع فیلر

مواد پرکننده مورد استفاده در اتصالات فلز پایه به اشکال مختلف و مطابق با نیازهای پروژه‌ها هستند. فلز پایه به فلزی در حال جوشکاری اطلاق می‌شود. به عنوان مثال، اگر در حال جوش دادن دو قطعه آلومینیوم به یکدیگر باشید، آلومینیوم به عنوان فلز پایه مطرح خواهد بود.

سیم پرکننده TIG باید به درستی با مواد پایه جوشکاری مطابقت داشته باشد و ضخامت ماده نیز تعیین‌کننده قطر سیم خواهد بود. اکثر سیم‌های TIG از فولاد نرم، فولاد ضدزنگ، نیکل، آلومینیوم و غیره ساخته شده‌اند. هنگام اتصال مواد، استفاده از سیم جوش از جنس همان فلز برای جوشکاری همیشه صحیح است.

البته ممکن است گاهی برای تعمیرات، پروژه‌های تخصصی و کارهای پچ، مجبور شوید سیمی را انتخاب کنید که با یک یا هر دو فلز پایه متفاوت باشد. مثلا برای جوشکاری فولاد و چدن می‌توانید از سیم نیکل استفاده کنید. برخی از نمونه‌های دیگر عبارت‌اند از سیم‌های فولاد کربنی که معمولا برای لوله‌های کوچک و ورق‌های فلزی استفاده می‌شوند. در ادامه، به انواع فیلر مورد استفاده در روش‌های مختلف جوشکاری اشاره خواهیم کرد.

سیم جوش روکش‌دار

سیم جوش لخت

سیم جوش شار

1.     سیم جوش روکش‌دار

از یک سو، سیم جوش‌های پوشیده شده از سیم‌های فلزی جامد را داریم که با آلیاژها یا پوشش‌های محافظ پوشانده شده‌اند. از این نوع سیم شاخه در جوشکاری قوس الکتریکی استفاده می‌شود که یکی از ابتدایی‌ترین تکنیک‌های جوشکاری است.

در طی این فرآیند، فلز پرکننده در ناحیه جوش نگه داشته می‌شود. همان‌طور که گرما به منطقه اعمال می‌شود، فلز ذوب می‌شود تا شکاف بین دو قطعه را پر کند. سیم جوش‌های روکش‌دار معمولا از آلیاژهایی مانند فولاد کربنی یا فولاد با روکش کروم تشکیل شده‌اند که به افزایش مقاومت محصول نهایی در برابر خوردگی منجر می‌شوند.

2.     سیم جوش لخت

فیلر لخت، شکل دیگری از فلز پرکننده هستند و معمولا در هنگام جوشکاری قوسی با گاز محافظ استفاده می‌شود. خود فلز شامل سیم فلزی است که در یک دستگاه تغذیه سیم‌پیچ می‌شود. کاربر در حین جوشکاری، سیم شاخه را از طریق گاز محافظ تغذیه می‌کند تا دو جسم فلزی را به یکدیگر متصل کند. سیم جوش‌های لخت اغلب از فلزاتی مانند مس، قلع، سرب یا نیکل ساخته می‌شوند.

3.     سیم جوش شار

جوشکارانی که به دنبال مواد پرکننده هستند، ممکن است سیم جوش هسته شار را هم انتخاب کنند که در جوشکاری زیر آب استفاده می‌شود. در طول این فرآیند، شار می‌تواند تمام قوس را در حالی که دو ماده به هم متصل می‌شوند، بپوشاند. پرکننده‌های شار با پوشاندن قوس جوش، کاربر را در برابر جرقه، شعله و سایر خطرات مرتبط با جوشکاری محافظت خواهند کرد.

انتخاب فیلر مناسب

افراد در هنگام انتخاب یک فلز پرکننده باید تصمیم بگیرند که مقاومت کششی فیلر چه تناسبی با مقاومت کششی فلز مورد نظر برای جوشکاری دارد. هنگامی که استحکام هر یک نسبتا برابر باشد، فلز پرکننده با فلز جوشکاری مطابقت خواهد داشت.

معمولا پرکننده‌های با مقاومت کششی ضعیف‌تر، کم‌رنگ‌تر از فلز جوشکاری خواهند بود که ممکن است به افزایش خطر ترک خوردن یا شکست در مواد با استحکام بالا منجر شود. اما پرکننده‌ای که از فلز جوشکاری قوی‌تر است، با رنگ همسان به نظر خواهد رسید. فلز پرکننده با مقاومت کششی بالا می‌تواند استحکام بیشتری را در برخی کاربردها ارائه کند. اما قیمت بالاتری هم دارد که ممکن است برای همه پروژه‌ها مناسب نباشد.

جوشکاران علاوه بر مطابقت با استحکام مواد باید چندین فاکتور دیگر را هم در هنگام انتخاب فلز پرکننده در نظر داشته باشند. شکل اجسام فلزی و همچنین موادی که از آن ساخته شده‌اند، می‌توانند بر انتخاب سیم جوش تاثیر بگذارند. این تصمیم ممکن است تحت تاثیر نقطه ذوب یا مقاومت خورنده فلز و همچنین نوع تکنیک جوشکاری مورد استفاده قرار گیرد.

کاربرد فیلر

مهم‌ترین کاربردهای سیم جوشکاری TIG به لوله و خطوط لوله مربوط می‌شود. با این حال، در بسیاری از صنایع مانند هوانوردی و صنایع ورق‌سازی و به خصوص هنگام جوشکاری مواد نازک و خاص مانند تیتانیوم استفاده می‌شود. سیم شاخه tigrod هم برای جوشکاری دستی و مکانیزه و هم برای استفاده از ربات‌های جوشکار مناسب است.

• • برای جوش دادن طیف وسیعی از فلزات مانند آلومینیوم، منیزیم، مس، نیکل، تیتانیوم و غیره و آلیاژهای آن‌ها

• • برای جوشکاری در هر موقعیت مسطح، افقی، عمودی و بالای سر

• • برای جوشکاری ورق‌های نازک فلز و ایجاد جوش های باکیفیت و جذاب

• • برای ترکیب فلزات غیرمشابه، روکش سخت و روکش فلزات

• • در کاربردهای نیازمند به کیفیت بالا مانند خطوط لوله، کشتی‌ها، تجهیزات پزشکی و صنعت هوافضا

• • در هنر و طراحی و برای ایجاد مجسمه‌ها و سایر وسایل تزئینی

قطر سیم شاخه فیلر

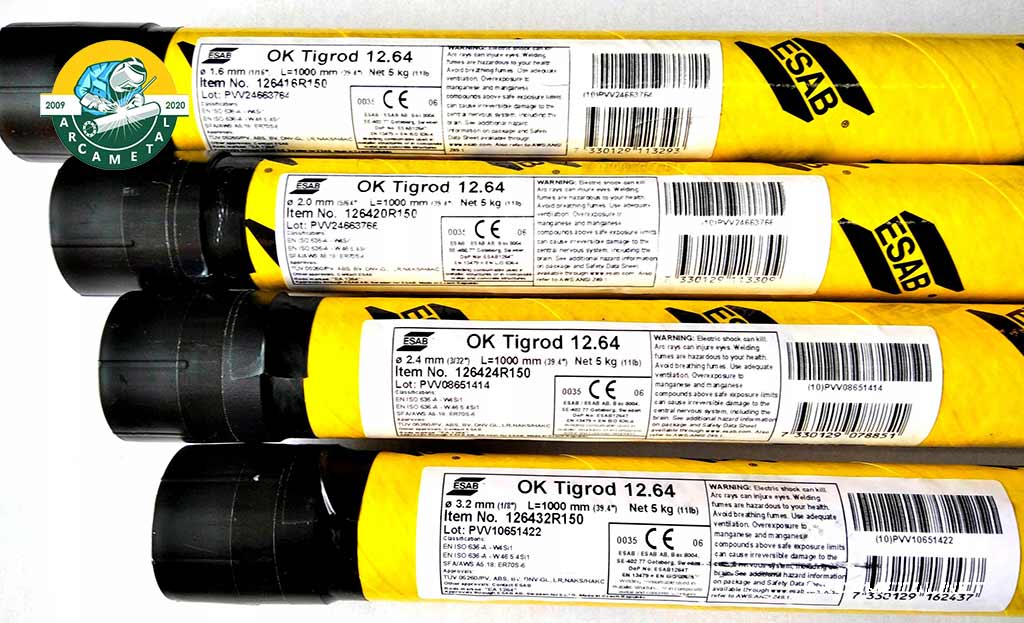

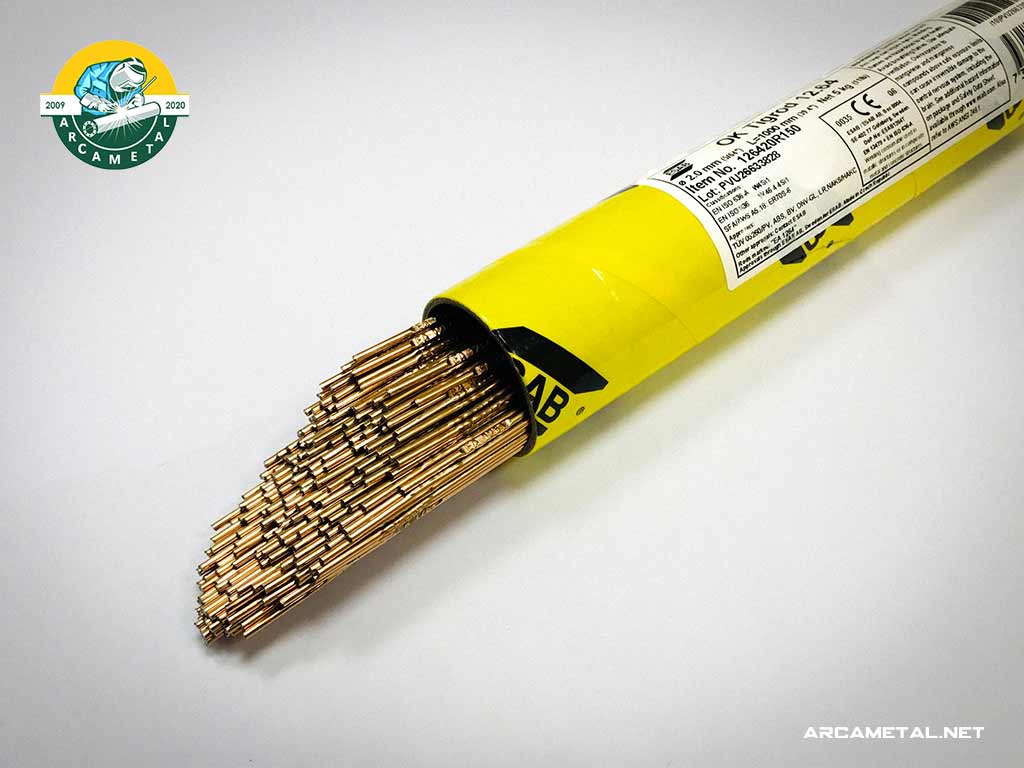

سیم‌های پرکننده TIG معمولا در طول‌های 90 سانتی‌متری هستند که در جعبه‌ها یا رول‌های 5 تا 20 کیلوگرمی بسته‌بندی می‌شوند. قطر سیم‌ها هم معمولا از 1/16 تا 1/4 اینچ متغیر است. سیم‌های پرکننده با چندین آلیاژ برای کاربرد در جوشکاری فلزات پایه مختلف ساخته شده‌اند.

ضخامت فلز پایه جوشکاری است که قطر سیم پرکننده را تعیین خواهد کرد. در مورد قطر سیم پرکننده مناسب، انواع نظرات وجود دارد؛ اما در اینجا، برخی از دستورالعمل‌ها را جمع‌آوری کرده‌ایم تا به شما در کاهش سردرگمی کمک شود.

• • به طور کلی، از یک سیم فیلر با قطر کمتر از ضخامت فلز در حال جوش استفاده کنید.

• • قطر سیم جوش باید کمی نازک‌تر از فلز پایه باشد.

• • برای ورق فلزی ضدزنگ، از یک سیم جوش کمتر از اندازه فولاد کربن استفاده کنید. زیرا در مقایسه با فولاد کربنی، در فولاد ضدزنگ معمولا از آمپر کمتری استفاده می‌شود. در آمپر کم، یک سیم جوش با قطر بزرگ گودال را سرد می‌کند که می‌تواند به یک جوش نامنظم منجر شود.

• • همان قوانینی که برای ورق فولادی استفاده می‌کنید، برای آلومینیوم هم اعمال می‌شود. مثلا سیم جوش 1/16 اینچی (1.6 میلی‌متر) را می‌توان برای ورق آلومینیوم به ضخامت 0.040 اینچ استفاده کرد.

مزایا و معایب فیلر

فیلر یک آلیاژ فلزی است که به ایجاد اتصالات بی‌عیب و نقص کمک می‌کند، زیرا نیازی به توقف برای جایگزینی الکترود مصرفی ندارد. این امر به کاهش زمان توقف در تولید منجر می‌شود. همچنین به هیچ‌گونه هسته شار نیاز ندارد، زیرا گاز بی‌اثر از فلز مذاب محافظت می‌کند و مشکلی برای ورود سرباره وجود ندارد. در ادامه، به مزایا و معایب این سیم جوش‌ها خواهیم پرداخت.

مزایا

از مزایای سیم شاخه tigrod می‌توان به موارد زیر اشاره کرد.

• • جوشکاری با کیفیت بالا، قوی و زیبا تنها توسط سیم شاخه TIG به دست می‌آید.

• • مفاصل تمیزتر و جذاب‌تر که گاهی اوقات آن‌ها به فرآیند تکمیلی نیاز ندارند.

• • برای جوشکاری مقاطع بسیار نازک مناسب هستند.

• • تطبیق‌پذیری روش جوش و اینکه می‌توانند با و بدون الکترود کار کنند.

• • طیف گسترده‌ای از فلزات مانند آلومینیوم، مس و فلزات غیرمشابه را می‌توان بدون هیچ چالشی جوش داد.

• • اتصالات غیر خورنده و شکل‌پذیر

• • حداقل میزان شعله و جرقه و اعوجاج کمتر به دلیل حوضچه گرمای کوچک‌تر

• • استحکام، شکل‌پذیری و مقاومت بیشتر در برابر خوردگی

• • قابل انجام به دو صورت خودکار و دستی

معایب

از معایب سیم شاخه tigrod هم می‌توان موارد زیر را نام برد.

• • کار با سیم جوش TIG یک فرآیند زمان‌بر است، بنابراین کندتر از هر فرآیند جوشکاری دیگری خواهد بود.

• • برای انجام جوشکاری با سیم جوش TIG به کارگران بسیار ماهر و حرفه‌ای نیاز است.

• • جوشکارها در معرض نور شدید قرار می‌گیرند که می‌تواند باعث آسیب به چشم آن‌ها شود.

• • هزینه اولیه بالا

• • نرخ رسوب پرکننده کمتر

• • معمولا نمی‌توان آن‌ها را در ورق‌های فلزی بسیار ضخیم استفاده کرد.

تفاوت سیم الکترود و فیلر چیست؟

الکترود یک سیم فلزی است که جریان الکتریکی را هدایت می‌کند و برای جوش دادن دو قطعه فلز به یکدیگر استفاده می‌شود. الکترود ذوب می‌شود و وارد محل اتصال جوش خواهد شد، جایی که سرد و سخت می‌شود و دو قطعه فلز را به هم متصل می‌کند.

سیم پرکننده نیز یک سیم فلزی است که برای جوش دادن دو قطعه فلز به یکدیگر استفاده می‌شود. با این حال، سیم فیلر برای هدایت برق استفاده نمی‌شود. در عوض، سیم پرکننده ذوب خواهد شد و به محل اتصال جوش وارد می‌شود، جایی که سرد و سخت خواهد شد تا دو قطعه فلز را به هم متصل کند.

قیمت فیلر

قیمت فیلر با توجه به قطر، جنس، نوع و سایر ویژگی‌های آن‌ها تعیین خواهد شد. شرکت تامین قطعات جوشکاری آرکامتال، تمام نیازهای سیم جوش TIG شما را پوشش خواهد داد. ما مجموعه‌ای از سیم جوش‌های TIG را تامین می‌کنیم که برای استفاده در انواع فلزات مناسب هستند.

سیم فولادی ملایم TIG نیز در طیف وسیعی از قطرها موجود است. این سیم جوش TIG برای تمام کاربردهای جوشکاری فولاد ملایم شما ایده‌آل است، زیرا جوش‌های قوی و طولانی‌مدت ایجاد می‌کند. ارائه سیم جوش TIG با انتخاب فلز پرکننده برای کاربردهای مختلف تکمیل می‌شود. این سیم جوش‌ها در طیف وسیعی از قطرها موجود هستند و استحکام و انعطاف‌پذیری را برای جوش شما به ارمغان می‌آورند.

سوالات متداول

برای جوشکاری TIG از چه سیم جوشی استفاده می‌شود؟

برای کاربردهای جوشکاری TIG، اغلب از یک سیم جوش ER70S-2 استفاده می‌شود. سیم‌های جامد در طیف وسیعی از قطرها موجود هستند. در حالی که سیم‌های جامد مورد استفاده در فرآیندهای جوشکاری زیر پودری (SAW) می‌توانند تا 1/8 اینچ و بزرگ‌تر هم باشند.

آیا سیم جوش MIG و TIG یکی هستند؟

سیم جوش MIG از یک سیم جامد استفاده می‌کند که توسط ماشین به ناحیه جوش تغذیه می‌شود. در حالی که سیم جوش TIG از یک الکترود غیر مصرفی و یک میله پرکننده دستی برای تشکیل جوش استفاده می‌کند. این تفاوت‌ها به این معنی هستند که فرآیندهای جوشکاری MIG و TIG مزایا و معایب خاص و کاربردهای ترجیحی خود را دارند.

آیا می‌توان آلومینیوم را با سیم جوش TIG جوش داد؟

به طور کلی، دو فرآیند برای جوشکاری آلومینیوم استفاده می‌شود. اما اکثر جوشکاران می‌گویند که سیم TIG گزینه بهتری برای جوشکاری آلومینیوم است. زیرا نتایج بهتری را در مواد پایه با گیج سبک‌تر حاصل خواهد کرد. هنگامی که جوشکاری آلومینیوم TIG به درستی انجام شود، می‌تواند جوش‌های باکیفیتی تولید کند.

آیا سیم جوش ضخیم‌تر بهتر است؟

سیم جوش‌های ضخیم‌تر اغلب می‌توانند با سرعت بسیار پایین‌تری تغذیه شوند. اگر آمپراژ خود را بیش از حد افزایش دهید، قوس نامنظم خواهد شد و در امتداد جوش پاشیده می‌شود. هنگامی که به افزایش قدرت جوشکاری نیاز دارید، استفاده از سیم جوش ضخیم‌تر، بهترین گزینه است.

جمع‌بندی

انتخاب سیم شاخه tigrod به متغیرهای زیادی بستگی دارد. ترکیب فلز پایه، نوع اتصال، ضخامت موجود، تمیزی استوک و خواص حرارتی فلز می‌تواند در انتخاب شما نقش داشته باشد. با استفاده از دستورالعمل‌های این مقاله و مشورت کارشناسان آرکامتال، می‌توانید یک انتخاب خوب داشته باشید.

فرآیند انتخاب و استفاده از فیلر گاهی اوقات بسیار دشوار است. اما با تجربه و تمرین بسیار ساده خواهد شد و ارزش تلاش را دارد. زیرا به شما امکان می‌دهد جوش های TIG را به شکلی قوی و زیبا ایجاد کنید.
